产品介绍

产品名称：QDT型低速推流器

QDT型低速推流器外形图

一，QDT型低速推流器产品描述：

QDT型低速推流器，在水处理工艺流程中，广泛应用于氧化沟推流，各类生化池的搅拌，同时也可用于河流防冻，景观水循环等。低速推流器油潜水电机、减速装置、叶桨和安装系统等组成。其特点是配套功率小（1.5-7.5KW），转速低（36-135r/min）,叶桨直径大（1000-2500mm）,低速旋转，产生大体积流场，服务范围广。后掠式香蕉型叶桨设计，具有自洁功能，采用聚氨脂或铝合金材质精铸成型，具有重量轻、强度高、耐腐蚀等优点，其优异的摩擦性能，可保证在低速的运动状态下与液体产生良好的阻尼效果，从而创建出柔和的水流。QDT型低速推流器除了具有推流和创建水流的作用外还具有搅拌功能。

二，QDT型低速推流器应用范围

　　QDT型低速推流器主要运用在市政和工业污水处理过程中的混合、搅拌和环流，也可用作景观水环境的养护设备，通过搅拌达到创建水流作用，改善水体质量，增加水中含氧量，有效阻止悬浮物沉积。

三，QDT型低速推流器使用条件

为了保证QDT型低速推流器的正常工作，请正确选择工作环境和运行模式。

最高介质温度不超过40℃；

介质的pH值范围：5~9；

介质密度不超过1150Kg/m3;

潜水深度不超过20m。

特别提示：

　　QDT型低速推流器必须完全潜入水中工作，不能在易燃易爆和强腐蚀性及高温的环境中工作。针对特殊环境下的要求，我公司可为用户提供特殊设计。

四，QDT型低速推流器性能参数:

QDT型低速推流器在额定电压为380伏,频率为50Hz的性能参数如下表：

型号		电机功率（KW）	额定电流（A）	叶轮转速（r/min）	叶轮直径(mm)	推力	重量
	QDT1.5/4-1000/2-85/P/AL	1.5	4	85	1000	1780	170
低	QDT3/4-1100/2-135/P/AL	3	6.8	135	1100	2410	170
低	QDT15/4-1400/2-36/P/AL	1.5	4	36	1400	696	180
	QDT2.2/4-1400/2-42/P/AL	22	4.9	42	1400	854	180
	QDT2.2/4-1600/2-36/P/AL	22	4.9	36	1600	1058	190
速	QDT3-1600/2-52/P/AL	3	6.8	52	1600	1386	190
速	QDT1.5/4-1800/2-42/P/AL	1.5	4	42	1800	1480	198
	QDT3-1800/2-52/P/AL	3	6.8	52	1800	1946	198
	QDT4/4-1800/2-63/P/AL	4	9	63	1800	2750	198
推	QDT2.2/4-2000/2-36/P/AL	22	4.9	36	2000	1459	200
推	QDT4/4-2000/2-52/P/AL	4	9	52	2000	1960	200
	QDT4/4-2200/2-52/P/AL	4	9	52	2200	1986	220
流	QDT5-2200/2-63/P/AL	5	11	63	2200	2590	220
	QDT1.3/4-2500/2-36/P/AL	3	6.8	36	2500	2380	230
器	QDT4/4-2500/2-42/P/AL	4	9	42	2500	2350	250
	QDT5/4-2500/2-52/P/AL	5	11	52	2500	3090	250
	QDT7.5/4-2500/2-63/P/AL	7.5	15	63	2500	4275	280

注：
1、上表混合搅拌系列中，“重量”一列所标的数值为含导流罩的重量；

2、电机绕组绝缘等级：F级，防护等级：IP68，电机工作制式：24小时连续工作。

五，QDT型低速推流器选型参考:

　　潜水搅拌机的选型是一项比较复杂的工作，选型方案的正确与否直接影响到设备的正常使用，作为选型的原则就是要让搅拌机在适合的容积里发挥充分的搅拌功能，这个标准一般可用流速来确定。根据污水处理厂的不同工艺要求，搅拌机选型的最佳流速应保证在0.15~0.3m/s之间，如果低于0.15m/s的流速则达不到推流搅拌的效果，如果超过0.3m/s的流速则会影响工艺效果且造成浪费。所以在选型前，首先要确定潜水搅拌机运用在什么场所，如：污水池、污泥池还是生化池；其次是介质参数，如：悬浮物含量、温度、PH值等；还有水池的形状，水深甚至安装方式等都将对选型产生影响，同时还应考虑到节能因素，因为这将会影响到用户今后的运行成本。可参考下面的潜水搅拌机流场图。

　　为了满足在不同环境下都能达到最佳的搅拌功能，我们为用户提供了多种型号的潜水搅拌机，同时可提供选型服务。

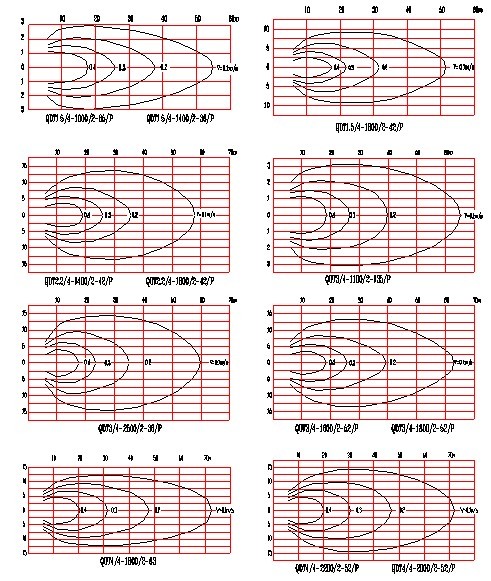

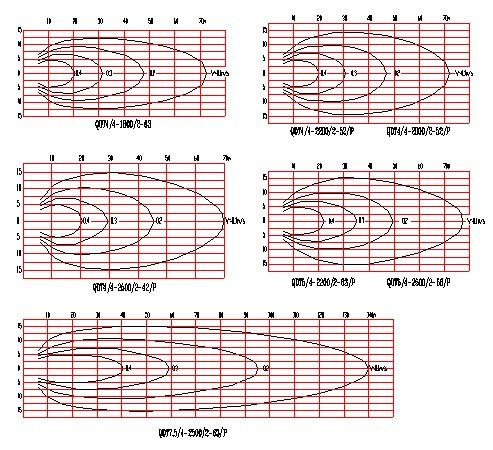

六，QDT型低速推流器流场图:

低速推流器图纸1

低速推流器图纸2

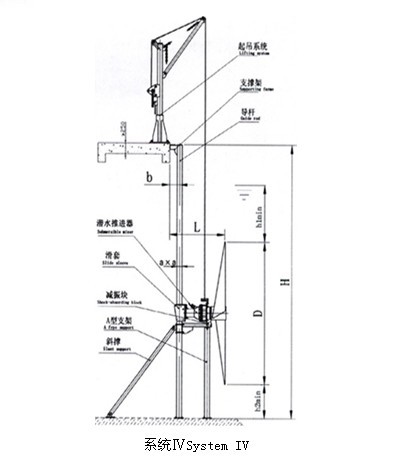

七，QDT型低速推流器安装方式及尺寸:

QDT型低速推流器可以有多种安装方式，这里提供四种最通用的方式供选择，尺寸可参考下表。我公司还可以根据用户的要求作特殊设计。

型号	A	D	b	L	H1min	H2min	練系统
QDT1.5/4-1000	100	1000	200	1240	1000	185	IV
QDT3/4-1100	100	1100	200	1240	1000	185	IV
QDT1.5/4-1400	100	1400	200	1212	750	85	IV
QDT2.2/4-1400	100	1400	200	1212	750	85	IV
QDT2.2/4-1600	100	1600	200	1212	750	85	IV
QDT3/4-1600	100	1600	200	1250	800	85	IV
QDT2.2/4-1800	100	1800	200	1212	800	85	IV
QDT3/4-1800	100	1800	200	1250	800	85	IV
QDT4/4-1800	100	1800	200	1250	900	85	IV
QDT2.2/4-2000	100	2000	200	1340	750	85	IV
QDT4/4-2000	100	2000	200	1370	800	85	IV
QDT4/4-2200	100	2200	200	1370	800	85	IV
QDT5/4-2200	100	2200	200	1370	800	85	IV
QDT3/4-2500	100	2600	200	1340	750	85	IV
QDT4/4-2500	100	2500	200	1370	800	85	IV
QDT5/4-2500	100	2500	200	1370	800	85	IV
QDT7.5/4-2500	100	2500	200	1430	850	85	IV

注：1、QDT型低速推流器的专用安装系统，可在无需排出池中污水的情况下，快速安装和拆卸潜水搅拌机；
2、安装系统I-1只适用于池深<4m，机型为QJBO.85／8和QJBl.5／6，且可在水平方向和垂直方向调节角度；当池深>4m时，应选用安装系统I-2型。
3、安装系统II、III导杆可沿水平方向绕导杆轴线旋转，最大转角为±60°；
4、当H>4m时需，在导杆中间添加一支撑架；
5、支撑架和下托架与池壁、池底均用膨胀螺栓或化学锚栓固定，无需预留孔；
6、客户定货时，请提供池深H及池型图，以便确定导杆尺寸和支撑架个数；
7、安装系统材质采用不锈钢和碳钢防腐可供选择；
8、多台搅拌机可共用一套起吊系统。

低速推流器安装系统图纸

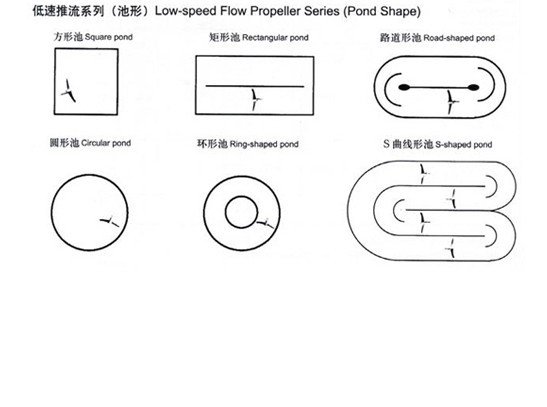

八，QDT型低速推流器运行模式:

　　QDT型低速推流器的安装定位对其搅拌效果有很大的影响，为了达到事半功倍的运行效果，我们建议用户按照专业设计人员的要求去做，要充分考虑到水池的形状，进出水的位置以及搅拌机的水流反射到构筑物向引起的涡流等情况，尽量减少短路循环和死角的产生，避免与池壁的撞击而降低流速。参照下面的运行模式图，可帮助您合理选择QDT型低速推流器和安装形式。

九，QDT型低速推流器混合、搅拌系列:

低速推流器图纸3

QDT型低速推流器的订货须知:

一、请提供以下详细数据：①低速推流器产品名称与型号②低速推流器电机功率（KW）③低速推流器转速（r/min）④低速推流器电压（V）⑤低速推流器电流（A）⑥低速推流器叶轮直径（mm）⑦低速推流器推力（N）⑧低速推流器是否带附件，以便我们的为您正确选型。
二、若已经由设计单位选定我公司的低速推流器的产品型号，请按低速推流器型号直接向公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您选型确认
