  产品介绍
产品名称:WQ型潜水排污泵
WQ型潜水排污泵外形图

一,WQ型潜水排污泵的用途:

WQ型潜水排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。
WQ型潜水排污泵采用独特结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。

WQ型潜水排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也可用于抽送清水及带腐蚀性介质。


二,WQ型潜水排污泵性能特点

1.WQ型潜水排污泵采用独特的单片或双叶片时轮结构,大大提高了活物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒
2.机械密封采用新型硬质耐腐的软化钨材料,可使泵安全连续运行8000小时以上。
3.整体结构紧凑、体积小、噪声低、节能效果显著,检修方便,无需建泵房,灌入水中即可工作,大大减少工程造价
4.该泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。
5.可根据用户需要配备全自动控制柜,对泵的漏水、漏电、过载及超温等进行自动保护,提高了产品的安全性与可靠性。
6.浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
7.WQ型潜水排污泵可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。
8.能够在全扬程内使用,而保证电机不会过载。
9.有两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。

三,WQ型潜水排污泵型号说明

WQ-80-65-25

WQ-----可配耦合器潜水排污型

80-----潜水排污泵口径

65-----额定流量

25-----额定扬程

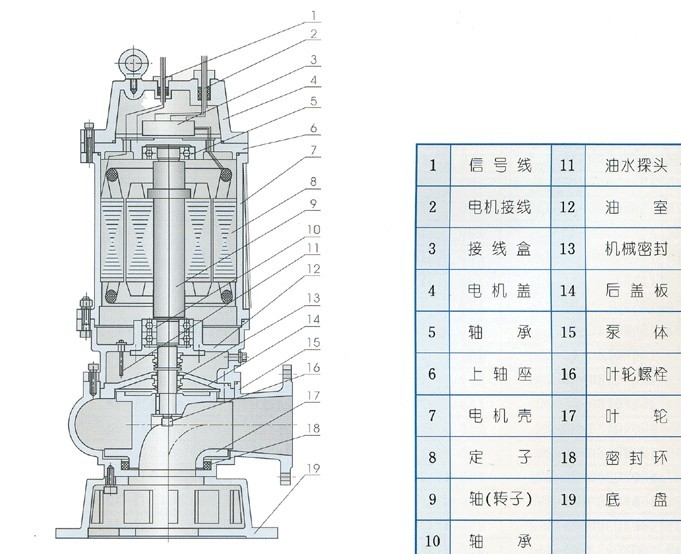

WQ型潜水排污泵结构图

四,WQ型潜水排污泵性能参数

型号
口径
流量
扬程
转速
功率
效率
A
B
C
D
H
自动耦合器
mm
(m3/h)
(M)
(r/min)
(kw)
(%)
25-7-8-0.55
25
7
8
2900
0.55
45
120
360
225
210
540
25-8-22-1.1
25
8
22
2900
1.1
45
120
360
225
210
540
32-8-12-0.75
32
8
12
2900
0.75
48
120
360
225
210
540
32-12-15-1.1
32
12
15
2900
1.1
45
120
360
225
210
540

40-15-15-1.5
40
15
15
2900
1.5
48
120
360
225
210
540

40
15
30
2900
2.2
54
120
360
225
210
540
50-20-7-0.75
50
20
7
2900
0.75
51
145
440
275
185
520
GAK-50
50-10-10-0.75
50
10
10
2900
0.75
52
120
250
230
185
520
GAK-50
50-20-15-1.5
50
20
15
290
1.5
53
120
250
230
210
564
GAK-50
50-15-25-2.2
50
15
25
2900
2.2
54
145
410
245
205
550
GAK-50
50-18-30-3
50
18
30
2900
3
55
155
420
250
260
660
GAK-50
50-40-15-4
50
40
15
2900
4
55
140
457
264
310
730
GAK-50
50-25-32-5.5
50
25
32
2900
5.5
55
165
480
285
310
770
GAK-50
50-20-40-7.5
50
50
20
2900
7.5
58
175
480
285
310
770
GAK-50
65-25-15-2.2
65
25
15
2900
2.2
50
145
450
280
205
570
GAK-65
65-37-13-3
65
37
13
2900
3
57
165
475
305
260
652
GAK-65
65-25-30-4
65
25
30
2900
4
61
170
505
300
325
710
GAK-65
65-30-40-7.5
65
30
40
2900
7.5
56
GAK-65
65-35-50-11
65
35
50
2900
11
45
165
460
300
350
920
GAK-65
65-35-60-15
65
35
60
2900
15
65
165
460
300
350
920
GAK-65
80-60-13-5.5
80
60
13
2900
5.5
67
165
565
330
325
775
GAK-80
80-40-7-2.2
80
40
7
1450
2.2
59
165
510
330
260
640
GAK-80
80-43-13-3
80
43
13
2900
3
70
165
540
330
325
652
GAK-80
80-40-15-4
80
40
15
2900
4
61
180
565
330
325
775
GAK-80
80-65-25-7.5
80
65
25
2900
7.5
63
180
656
330
325
775
GAK-80
100-80-10-4
100
100
10
1450
4
65
220
700
430
420
800
GAK-100
型号
口径
流量
扬程
转速
功率
效率
A
B
C
D
H
自动耦合器
mm
(m3/h)
(M)
(r/min)
(kw)
(%)
100-100-15-7.5
100
100
15
1450
7.5
68
225
690
420
420
825
GAK-100
100-80-20-7.5
100
80
20
1450
7.5
65
225
690
420
420
825
GAK-100
100-100-25-11
100
100
25
1450
11
70
225
690
450
520
940
GAK-100
100-100-30-15
100
100
30
1450
15
65
GAK-100
100-100-35-18.5
100
100
35
1450
18.5
68
225
680
410
420
970
GAK-100
125-130-15-11
125
130
15
1450
11
72
GAK-125
125-130-20-15
125
130
20
1450
15
75
GAK-125
150-145-9-7.5
150
145
9
1450
7.5
76
225
800
510
420
795
GAK-150
150-180-15-15
150
180
15
1450
15
69
275
950
610
520
1060
GAK-150
150-180-20-18.5
150
180
20
1450
18.5
72
250
925
858
520
1060
GAK-150
150-180-25-22
150
180
25
1450
22
78
260
925
585
520
1060
GAK-150
150-130-30-22
150
130
30
1450
22
78
260
925
585
520
1060
GAK-150
150-180-30-30
150
180
30
1450
30
78
GAK-150
150-200-30-37
150
200
30
1450
37
73
275
1025
650
520
1320
GAK-150
200-300-7-11
200
300
7
980
11
66
290
990
610
520
1150
GAK-200
200-250-11-15
200
250
11
1450
15
64
270
970
600
520
1120
GAK-200
200-250-15-18.5
200
250
15
1450
18.5
73
290
1130
715
520
1130
GAK-200
200-400-10-22
200
400
10
1450
22
75
275
1120
710
520
1130
GAK-200
200-400-13-30
200
400
13
14501
30
76
275
1120
710
520
1320
GAK-200
200-300-15-22
200
300
15
1450
22
76
275
1120
710
520
1130
GAK-200
200-250-22-30
200
250
22
1450
30
71
275
1120
710
520
1290
GAK-200
200-350-25-37
200
350
25
1450
37
71
325
1080
680
520
1370
GAK-200
200-400-30-45
200
400
30
1450
45
74
330
1250
780
520
1370
GAK-200
型号
口径
流量
扬程
转速
功率
效率
A
B
C
D
H
自动耦合器
mm
(m3/h)
(M)
(r/min)
(kw)
(%)
250-600-9-30
250
600
9
980
30
78
440
1100
700
520
1660
GAK-250
250-600-12-37
250
600
12
1450
37
76
440
1100
700
520
1660
GAK-250
250-600-15-45
250
600
15
1450
45
73
440
1100
700
520
1660
GAK-250
250-600-20-55
250
600
20
1450
55
73
440
1100
700
520
1700
GAK-250
250-600-25-75
250
600
25
1450
75
71
440
1100
700
520
1750
GAK-250
300-800-12-45
300
800
12
980
45
74
470
1305
850
650
1845
GAK-300
300-480-15-45
300
480
15
1450
45
66
470
1305
850
650
1845
GAK-300
300-800-15-55
300
800
15
1450
55
73
470
1305
850
650
2060
GAK-300
300-600-20-55
300
600
20
1450
55
73
470
1305
850
650
2060
GAK-300
300-800-20-75
300
800
20
1450
75
75
470
1305
850
650
2120
GAK-300
300-950-20-90
300
950
20
1450
90
76
470
1305
850
650
2120
GAK-300
300-1000-25-110
300
1000
25
1450
110
76
500
1350
875
650
2220
GAK-300
300-1100-10-55
300
1100
10
1450
55
73

GAK-300
350-1500-15-90
350
1500
15
740
90
87
630
1533
1280
700
2190
GAK-350
350-1200-18-90
350
1200
18
980
90
85
500
900
500
750
2190
GAK-350
350-1100-28-132
350
1100
28
980
132
84
700
1616
1363
700
2480
GAK-350
350
1000
36
980
160
84
700
1666
1413
700
2590
GAK-350
400-1760-7.5-55
400
1760
7.5
980
55
83

GAK-400
400-1500-10-75
400
1500
10
980
75
86
600
1650
1365
780
2000
GAK-400
400-2000-13-110
400
2000
13
980
110
84
600
1650
1365
780
2280
GAK-400
400-2000-15-132
400
2000
15
980
132
83

GAK-400
400-1700-22-160
400
1700
22
980
160
83
630
1670
1380
780
2600
GAK-400
400-1500-26-160
400
1500
26
980
160
84
630
1670
1380
780
2600
GAK-400
型号
口径
流量
扬程
转速
功率
效率
A
B
C
D
H
自动耦合器
mm
(m3/h)
(M)
(r/min)
(kw)
(%)
400-1800-32-250
400
1800
32
980
250
82
670
1730
1440
780
2850
GAK-400
500-2500-10-110
500
2500
10
740
110
85
900
2218
1875
900
2250
GAK-500
500-2600-15-160
500
2600
15
740
160
84
955
1968
1625
900
2450
GAK-500
500-2400-22-220
500
2400
22
740
220
85
900
2218
1875
900
2520
GAK-500
500-2650-24-250
500
2650
24
740
250
85
1017
2198
2395
900
3000
GAK-500

五,WQ型潜水排污泵故障排除

故障现象
可能产生的原因
排除方法
流量不足或不出水
1、叶轮反转
2、流道堵塞
3、电机转速不够
4、被抽送介质浓度过大
5、扬程过高
1、调整叶轮旋转方向
2、清除杂物
3、检查电源电压及频率
4、用水冲稀降低浓度
5、改泵或降低扬程
不能启动
1、缺相
2、叶轮卡住
3、绕组、接头或电缆断路
4、定子绕组烧坏
5、电器控制故障
1、检查线路,进行修复
2、清除杂物
3、用欧姆表检查修复
4、进行修理,更换线组
5、检查控制器,修理或调换
定子烧坏
1、二相运行
2、被抽介质浓度过大
3、叶轮卡死或松动
4、密封件损坏电机进水
5、紧固件松动造成电机进水
1、查清线路,消除故障
2、用水稀释
3、清除脏物,拧紧螺母
4、更换机械密封
5、拧紧各部螺栓
电流过大
1、工作电压低
2、管道、叶轮被堵
3、抽送液体的密度较大或粘度较高
1、调整工作电压
2、清理管道和叶轮堵塞物
3、改变抽送液体的密度或粘度



QXB型潜水离心曝气机的订货须知:

一、请提供以下详细数据:①WQ型潜水排污泵的产品名称与型号②WQ型潜水排污泵的电机功率(KW)③WQ型潜水排污泵的流量④WQ型潜水排污泵的扬程⑤WQ型潜水排污泵的口径 ⑥WQ型潜水排污泵是否带附件,以便我们的为您正确选型。
二、若已经由设计单位选定我公司的WQ型潜水排污泵产品型号,请按WQ型潜水排污泵型号直接向公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您选型确认
